1. Tujuan[Kembali]
a. Untuk mengetahui pengertian clipper.
b. Untuk mengetahui pembagian clipper
c. Membuat rangkaian dengan clipper

2. Komponen[Kembali]

a. AC power
b. Dioda
c. Resistor
d. Osiloskop
e. Function Generator


Clipper adalah jaringan yang digunakan untuk memotong sebagian sinyal input tanpa mengubah bagian tersisa dari gelombang. Adanya gelombang yang terpotong disebabkan karena pada clipper diterapkan dioda dan bagian yang terpotong positif ataupun negatif tergantung pada arah dioda terhadap output.
Penerapan clipper terbagi atas 2 kategori, yaitu seri dan paralel.

a. Seri
Hal yang perlu diperhatikan dari clipper seri ini diantaranya :
1. Perhatikan arah dari dioda.
Apabila arah anoda dioda mengarah pada output tegangan, maka sinyal input positif akan terpotong pada gelombang disebut clipper seri positif. Sedangkan apabila arah katoda dioda mengarah pada output tegangan, maka sinyal input positif akan terpotong pada gelombang disebut clipper seri negatif.
2. Perhatikan tekanan yang diberikan di setiap pasokan (supply) dan efeknya terhadap arus konvensional arah melalui dioda.
Tegangan positif yang diberikan suplai Vi akan menghidupkan dioda sesuai dengan arah dioda tersebut. Namun, ketika diberikan tambahan suplai dc V akan berusaha untuk membuat dioda dalam keadaan “off”. Berarti, dioda akan dalam keadaan “on” jika tegangan suplai lebih besar dari tegangan suplai dc tambahan. Maka, jika dirumuskan berdasarkan hukum Kirchhoff pada tegangan output:
Vo = Vi - V
Dioda dalam keadaan “off” berarti,
Vo = VR = 0 Volt.

b. Paralel
Hal yang harus diperhatikan dari clipper paralel ini diantaranya :
1. Perhatikan arah dari dioda.
Prinsip yang digunakan dalam menentukan clipper paralel positif maupun negatif sama dengan prinsip yang digunakan clipper seri.
2. Perhatikan tekanan yang diberikan di setiap pasokan (supply) dan efeknya terhadap arus konvensional arah melalui dioda.
Prinsip yang digunakan sama dengan yang seri. Namun, bedanya pada seri Vi melewati dioda D1 baru melewati tahanan R dan setelahnya kembali ke Vi ( jika tidak ditambah dengan suplai dc tambahan V ). Sedangkan pada paralel Vi melewati tahanan R setelahnya melewati dioda D1 dan kembali ke Vi. Sehingga,
Vo = V
Ketika dioda dalam keadaan “off” maka,
Vo = Vi.

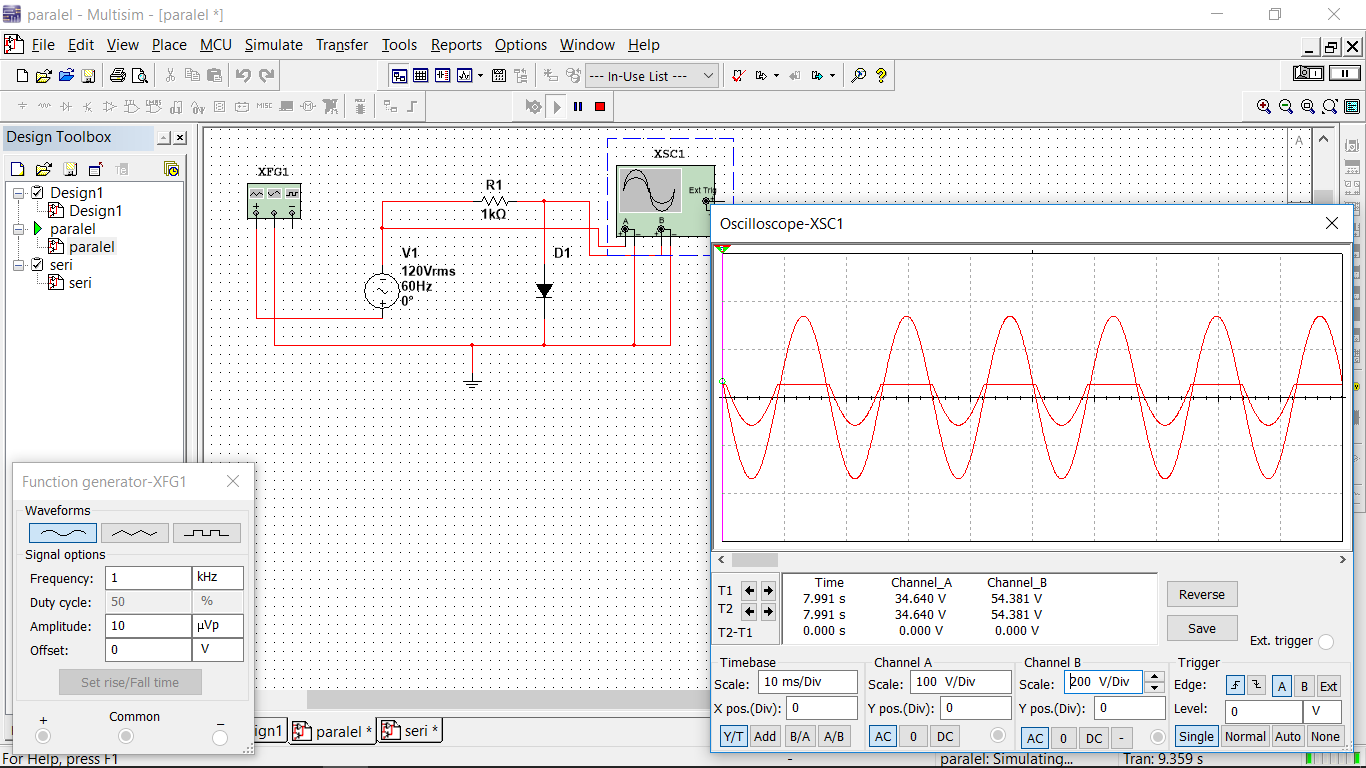

Contoh rangkaian clipper
Seri (positif)



Paralel (negatif)



7. Link Download [Kembali]
Video simulasi Download
Materi Download
Rangkaian Seri Download
Rangkaian Paralel Download
